BLACK HOLE 6.0 - 8.0 GHz (RHCP)
Ціна:
370 ₴
Технічні характеристики
- Частотний діапазон
- 6 - 8 ГГц
- Коефіцієнт підсилення (Gain)
- 4.0 dBi
- Поляризація
- RHCP
- КСХ (VSWR)
- ≤ 1.5:1
- Хвильовий опір
- 50 Ом
- Ефективність випромінення
- 99 %
- Тип антени
- Клевер
- Габаритні розміри
- Ø 44 × 20 мм
- Довжина ніжки
- 120 мм
- Тип кабелю
- RG-402

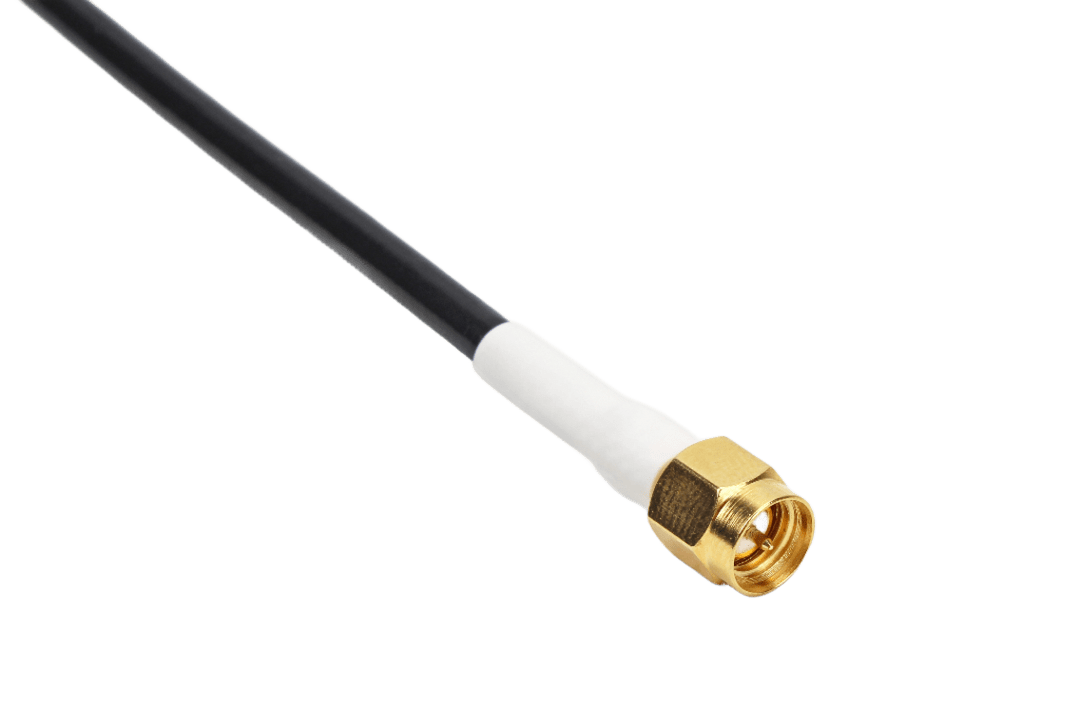

- Роз'єм
- SMA-male
- Вага
- 18 г
Опис товару
Антена DSS BLACK HOLE 6.0–8.0 GHz (RHCP)
DSS BLACK HOLE 6.0–8.0 GHz (RHCP) — антена кругової поляризації типу Клевер, розроблена та виготовлена компанією Drone Signal Solution для використання в системах відеозв'язку FPV-дронів.
Антена має конструкцію типу Клевер, яка використовує спеціальну геометрію випромінювальних елементів для формування кругової поляризації радіосигналу. Випромінювальна частина розміщена всередині захисного корпусу, який забезпечує механічний захист елементів конструкції.
Антена працює в частотному діапазоні 6.0–8.0 GHz та підтримує правосторонню кругову поляризацію RHCP (Right-Hand Circular Polarization).
Основні переваги DSS BLACK HOLE
Широкий робочий діапазон 6.0–8.0 GHz — можливість використання з обладнанням відеозв'язку відповідного частотного діапазону.
Кругова поляризація RHCP — сумісність із системами відеозв'язку, що використовують правосторонню кругову поляризацію.
Конструкція типу Клевер — геометрія випромінювальних елементів, призначена для формування кругової поляризації радіосигналу.
Захисний корпус випромінювальної частини — механічний захист внутрішніх елементів антени.
Індивідуальна конфігурація — можливість адаптації довжини ніжки антени до конструктивних особливостей обладнання за погодженням із замовником.
Індивідуальна конфігурація антени
Компанія Drone Signal Solution пропонує можливість індивідуального виготовлення DSS BLACK HOLE відповідно до потреб замовника.
Зокрема, передбачена можливість зміни довжини ніжки антени (кабельної частини) залежно від конструктивних особливостей FPV-дрона або іншого обладнання, на якому вона встановлюється.
Під час виготовлення антен з індивідуальною довжиною ніжки здійснюється контроль радіочастотних параметрів, зокрема коефіцієнта стоячої хвилі (VSWR) та коефіцієнта підсилення.
Це дозволяє адаптувати антену до конкретної конфігурації обладнання з урахуванням вимог до її встановлення.
Ціни та умови замовлення
Вартість антени DSS BLACK HOLE 6.0–8.0 GHz (RHCP) залежить від обсягу замовлення.
| Обсяг замовлення | Ціна за одиницю |
|---|---|
| До 99 шт. | 370 грн |
| Від 100 шт. | 350 грн |
| Від 500 шт. | 330 грн |
Усі ціни вказані за одиницю продукції без ПДВ.
Сфери застосування DSS BLACK HOLE
Антена призначена для використання в системах відеозв'язку відповідного частотного діапазону, зокрема:
- FPV-дрони та безпілотні літальні апарати
- Відеопередавачі (VTX)
- Відеоприймачі (VRX)
- Наземні станції приймання відеосигналу
- Ретранслятори відеосигналу
DSS BLACK HOLE — розроблено та виготовлено в Україні компанією Drone Signal Solution.
